Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

Mota askotako altzariak daude, hala nola, egur trinkoko altzariak, forjazko altzariak, plaka-altzariak, etab. Altzari asko kontsumitzaileek eurek muntatu behar dituzte erosi ondoren. Hori dela eta, ikuskatzaileak muntatutako altzariak ikuskatu behar dituenean, altzariak gunean muntatu behar ditu, beraz, zeintzuk diren altzariak desmuntatzeko eta muntatzeko ekipamendu-urratsak, tokian bertan nola funtzionatu eta zein neurri hartu behar diren. Jarraian, lagunduko dizuten informazio erabilgarriaren laburpena da.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

1. Gunean muntatzeko ikuskapenaren kantitatea 1) Ikuskatzaileak gutxienez produktu-multzo bat muntatu behar du modu independentean muntatzeko jarraibideen arabera. Produktuaren tamaina handiegia bada, fabrikako langileek lagundu behar dute, ziurtatu konexioa eta bat datozen piezak ikuskatzaileak berak instalatu eta funtzionatzen dituela ziurtatu. 2) Beste produktu batzuen muntaia fabrikako langileek egin dezakete, baina ikuskatzailearen gainbegiratuta egin behar da prozesu osoan zehar. Kontuz produktua muntatzeko prozesu osoa egiaztatzeko, ez bakarrik muntaketaren azken emaitzan zentratu. Zama-gizonak ezin du muntaketa-gunetik irten, eta ekipamendu-kopurua ikuskapenak (WI) eskatzen du.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

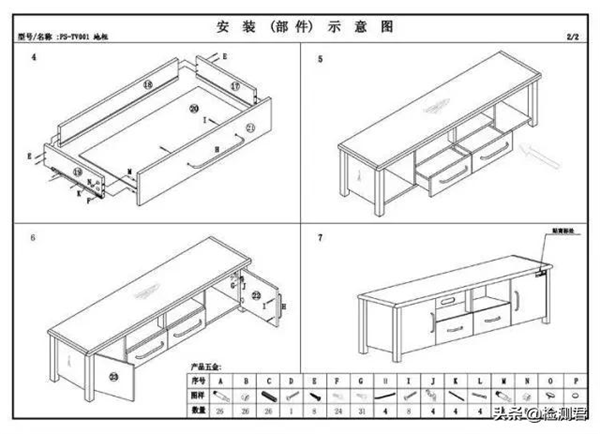

2.Gunean muntatzeko urratsak eta neurriak 1) Instalazioko ekipamendua produktuarekin batera ematen diren muntatzeko jarraibideei zorrotz jarraituz instalatu behar da. Muntaketa prozesuan, egiaztatu muntatzeko jarraibideetako urratsak zuzenak diren, osagai bakoitzak baldintza teknikoak betetzen dituen, doikuntza estua den eta zuloen posizioak zuzenak diren. , produktua irmoa den eta kanpoko tresnak erabili behar dituen (oro har ez da onartzen, eskuliburuaren eskakizunen arabera) 2) Muntatu aurretik, identifikatu produktuaren pieza kopurua, ireki kartoizko paketea, jarri hardwarea paketea aparteko leku batean eta zenbatu beste produktu batzuen osagarriak falta edo nahastu ez daitezen. 3) Lehenik eta behin, egiaztatu piezen kopurua eta tamaina eskuliburuan markatutako zenbakiarekin bat datozen ala ez, eta arreta jarri desegokiak ez diren piezak muntatzean. 4) Irakurri arretaz muntatzeko argibideak, lehenik osagai nagusiak bereizi muntaketaren ordenan eta bisitatu panelak bereizita instalatzeko. Hobe da panel hauei argazkiak ateratzea.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

5) Prestatu instalazio-tresnak, hala nola bihurkinak, giltzak, etab. Muntatze-prozesuan zehar, jarraitu produktua muntatzeko jarraibideetako muntaketa-urratsak. Ikuskatzaileek arreta berezia jarri behar dute: fabrikako langileek askotan esperientzian oinarritzen dute muntaian, eta ez dute instalatzen argibideetako urratsen arabera. Planteamendu honek ezin du probatu ekipamenduaren argibideak arrazoizkoak eta osoak diren ala ez. Egoera hori aurkitzen bada, berehala gelditu/zuzendu behar da. Aldi berean, hobe da banan-banan instalatzea, ez hainbat aldi berean, lekuan ez gainbegiratzeko. 6) Orokorrean, produktu gehienen muntaketa prozesua lau fasetan bana daiteke: Lehen urratsa produktuaren hezurdura osatzea da. Prozesu honetan zehar, arreta jarri behar da hezurduraren konexio-zuloak zuzenak diren ala ez, eta torlojuak bezalako finkagailuen instalazioa leuna den ala ez, konektorea blokeatu behar da eta hezurduraren hutsunea uniformea ​​izan behar du. Bigarren zatia sendotzeko egituraren zati finko eta konbinatuak hezurduran instalatzea da. Prozesu horretan, arreta jarri hardware-osagarriei, batez ere torlojuei, pieza eta lokailu guztiak jarri behar direla eta egiaztatu konexio-zuloak egokiak diren. Kontuan izan behar da torloju-zuloen dislokazioaren fenomenoa sarritan gertatzen dela bigarren prozesuan. Hirugarren zatia gida-gailua edo giltzekin loturiko pieza higigarriak dagozkien posizioetan instalatzea da. Kontuan izan altzarien piezen desmuntaketa eta muntaketa guztiz desmuntatu eta muntatu daitezkeela hainbat aldiz kalterik gabe. Esteka honetan, pieza horiek behin konektatu diren ala ez erreparatu behar da. Torloju-zulo solteen eta hondatutako piezen arazoak daude. Laugarren zatia, pieza edo osagarri txikiak edo apaingarriak jartzea. Prozesu honetan, arreta jarri torlojuaren luzerak baldintzak betetzen dituen ala ez, dekorazio-osagarriak ondo sendotu daitezkeen ala ez, zuloaren posizioa egokia den torlojua blokeatzean, eta produktua ezin da prozesuan urratu, eta osagarriak. ezin askatu.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

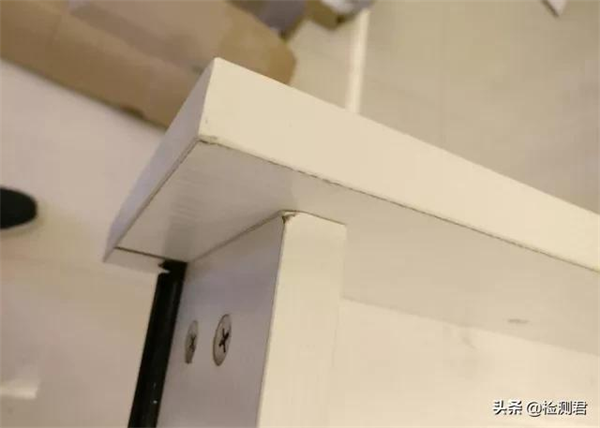

Ohiko arazoak 1. Produktuan piezak falta dira, batez ere pakete txikiko hardware osagarriak. Plakaren doikuntza-zuloak pinturaz beteta daude eta hardwarea ezin da leunki sartu 4. Hardwarearen osagarriak ezin dira blokeatu eta produktua ez da irmoa 5. Hardwarearen osagarriak blokeatzean, piezak deformatu, pitzatuta, hondatuta daude. , etab. 6 . Zati mugikor funtzionalak ezin dira leunki bultzatu eta tira. 7. Konektatzeko piezak hondatuta daude eta hardware osagarrien gainazala herdoilduta dago. 8. Muntatzean piezen arteko tartea handiegia da, edo tartea irregularra da

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

Produktuaren kalitate-baldintzak eta ikuskapen-metodoak 1. Ikuskapen-metodoak Erremintaren neurketa, ikus-ikuskapena, eskuz ukitzea, produktua ikuskatu produktua muntatzeko baldintza teknikoen arabera eta marrazkiaren tamaina eta formaren arabera 2. Ikuskapen-distantzia argi naturalaren azpian edo argi naturalaren ondoan egon behar da ( adibidez: 40W fluoreszente lanpara), Ikusmen distantzia 700-1000mm3. Itxura ikuskatzeko kezkak 1) Pieza finkoetarako erabiltzen diren soldadurak, errematxeak, tenoi-junturak eta abar ez dira solteak izan behar. 2) Torlojuak eta hardware-konexioko piezak ez dira solteak egon behar. 3) Hardware-osagarrien gainazala marratu gabe dago, estalitako (estaldura) geruza irmoa da, erori edo herdoildu gabe. 4) Karga-jasaten duten piezak eta zati mugikorrek ez dute pitzadurarik, korapilorik, zizare-zulorik eta bestelako akatsik izan behar. 5) Metalezko tutuek ez dute pitzadurarik eta zirrikiturik izan behar 7) Soldatutako piezak desoldadurarik, soldadura birtuala eta soldadura sartzerik gabe egon behar dute 8) Soldatutako piezak pororik, soldadura-distirarik eta zipriztinrik gabe egon behar dute 9) Errematxatutako piezak. leunki eta mailu-markarik gabe errematxatu behar da 10) Estaldurak ez du erre, babak, zulorik, pitzadurarik, errebarik, marradurarik gabe 11) Metalezko piezen estaldurak agerian egon behar du hondoa, kolpeak, ageriko kolpeak, kolpeak, zimurrak, pintura hegalariak 12) Amaitutako produktuaren gainazalak ez du marradurarik, marradurarik (ukituak) ) Lesiorik 13) Produktuaren egitura orokorra irmoa da, lurra orekatua dago, osagaiak ez dira solteak astintzen direnean, josturak estuak dira eta ez dago agerikorik. hutsunea 14) Lentea eta beirazko atea garbi daude eta kola-markarik gabe daude, eta kola edo juntadura estua eta irmoa da 15) Askotan irekitzen den edozein hardware Osagarriek, hala nola bisagrak, uzkurdurak, tiraderak, etab., etengailu malguak behar dituzte . 16) Egur solidoko osagaiek ez dute usteldurarik, zizare-zulorik, pitzadurarik, etab., kolorea eta egur-alearen norabidea koherenteak dira eta hezetasun edukiak baldintzak betetzen ditu. 17) Egurrezko piezen estaldurak ez luke azal zimurrik eta pintura-isuririk izan behar: metalezko piezen estaldurak edo estaldurak zuritu, brodatu eta pintura-isuririk izan behar du. 18) Egurrezko piezen estaldura leuna eta leuna izan behar da, marradurarik, orban zuririk, burbuilarik, saggingrik eta kolore desberdintasun nabaririk gabe. 19) Ez da panelen osagaietan hutsik, solterik, sits janik, pitzaturik, zartaturik, koskaturik, iltzaturik, zulaturik, etab. 20) Gainazaleko kolorea uniformea ​​da, posizio desberdinetako pieza bakarra edo sistema osoa den, kolorea Koherentea behar da 21) Ez dago gainazalean tresna-marka nabaririk, labana-markak, arrastatze-markak, pitzadurak, pitzadurak, harea. beltza, sag Egokitu atea atea txukun mantentzeko 23) Beira eta ispiluak ez dira astindu behar, instalatu ondoren askatu Marrazki-baldintzak, itxura-tamaina onartzen den tamaina-tolerantzia tartean dago

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

Altzariak desmuntatzeko eta muntatzeko ohiko hardware osagarriak Hardware osagarriak egitura finkatzeko eta konektatzeko erabiltzen dira orokorrean. Altzarien ohiko konektoreak honako hauek dira: bisagrak, konektoreak (eszentrikoak, iraunkorrak), tiraderaren irristadak, ate irristagarriak, heldulekuak, sarrailak, kistiluak, ateen xurgaketak, zatiketa euskarriak, arropa esekigailuak, poleak, oinak, torlojuak, egur torlojuak, takak, iltze biribilak, etab.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

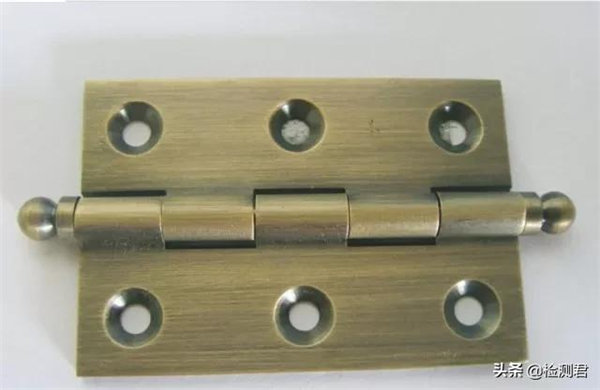

1. Bisagra bisagra bi zati mugikor lotzen dituen egitura nagusia da, batez ere armairuko atea irekitzeko eta ixteko erabiltzen dena. Bisagra irekian eta bisagra ilunetan banatzen da Altzarien gainazalean isurtzen da, eta bisagra ate integratuetarako eta ate tolesgarrietarako erabil daiteke.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

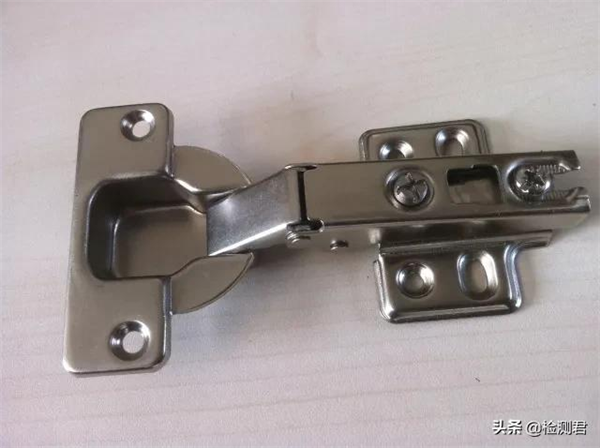

2) Ezkutuko bisagra Ezkutuko bisagra biak biratzen du, eta altzarien barruan ezkutatuta dago eta ez da isuri egiten instalazioan.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

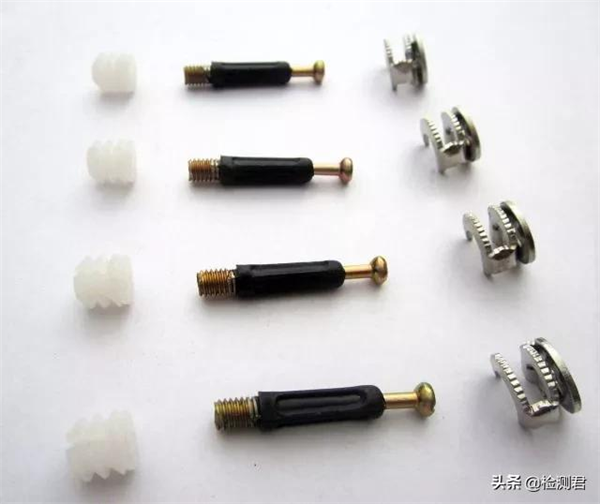

2. Konektoreak Konektoreak konektore finkoak ere deitzen dira, eta altzarien produktuen egituran eta irmotasunean eragin zuzena dute. Batez ere alboko panelak, panel horizontalak eta altzarien atzeko panelak konektatzeko erabiltzen dira, altzarien panelak finkatu ahal izateko. , bielek lotura eszentriko bat eta lotura iraunkor bat ditu. 1) Konektore eszentrikoak distantzia eszentrikoa hartzen du plaka horizontala eta alboko plaka konektatzeko, hala nola zorua eta alboko plaka, eta beheko plaka goitik edo albotik instalatu daiteke.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

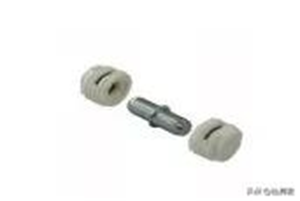

2) Konektore iraunkorra bi zatiz osatuta dago: torloju bat eta malguki altzairuzko xafla duen mahuka bat. Konexioa eskuz sakatu ondoren, objektua etengabe konektatzen da, hau da, oso konexio irmoa duelako.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

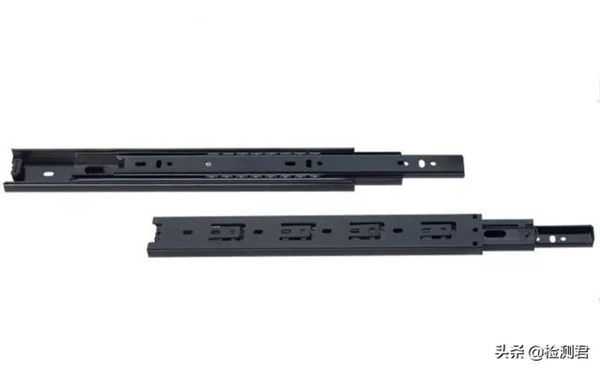

3. Tiraderentzako diapositibak Tiraderako diapositibak, oro har, burdinazko labeko berniz edo burdinazko galbanizatutako materialez eginak dira. Ekialdeko Txinako metodo desberdinen arabera, polea mota edo bola mota eta abar bereiz daitezke. Tiraderak kabinetetik ateratzen duen distantziaren arabera, atal bakarreko Pista, pista bikoitza, pista hirukoitza bana daiteke.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

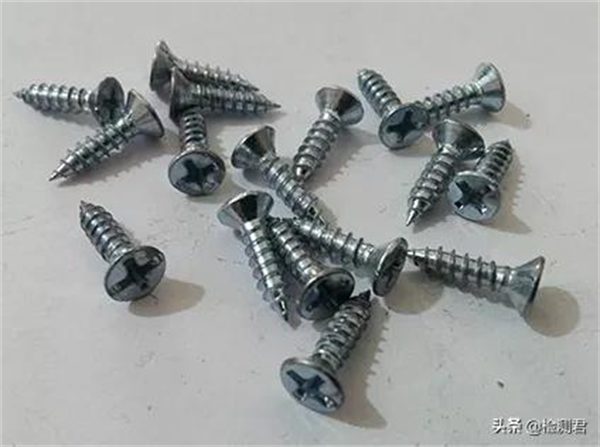

4. Buru batez eta torlojuz osaturiko finkagailu mota (kanpoko haria duen zilindroa), gortinarekin bat egin behar dena, bi zati lotu eta zulo bidez lotzeko. Konexio-forma honek torlojudun konexioa deitzen zaio.

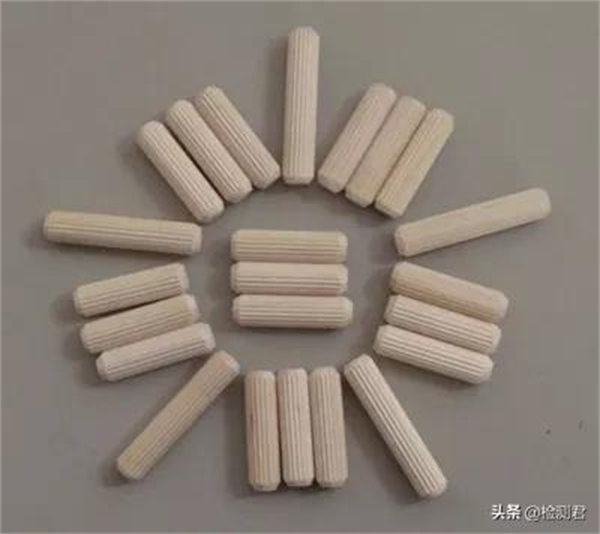

5. Hagaxka biribila eta tenoi-ohol-altzariak ohiko muntaketa eta konexio osagarrietako bat dira. Bere forma haga biribil baten antzekoa da. Orokorrean egurrez egina dago. Desmuntatzeko eta muntatzeko altzarietako egurrezko tenoiak kokatzearen papera betetzen du. Gehien erabiltzen diren diametroak 6 mm, 8 mm, 10 mm, 12 mm dira, luzerak 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 50 mm.

Ekipamenduaren urratsak eta altzariak ikuskatzeko funtsezko baldintzak

6. Beste konektore-torlojuak, torloju auto-tapatzaileak, azkoinak, zirrindolak, malguki-zirrindak, azkoin zilindrikoak, hari bikoitzeko azkoinak, heldulekuak, etab.
